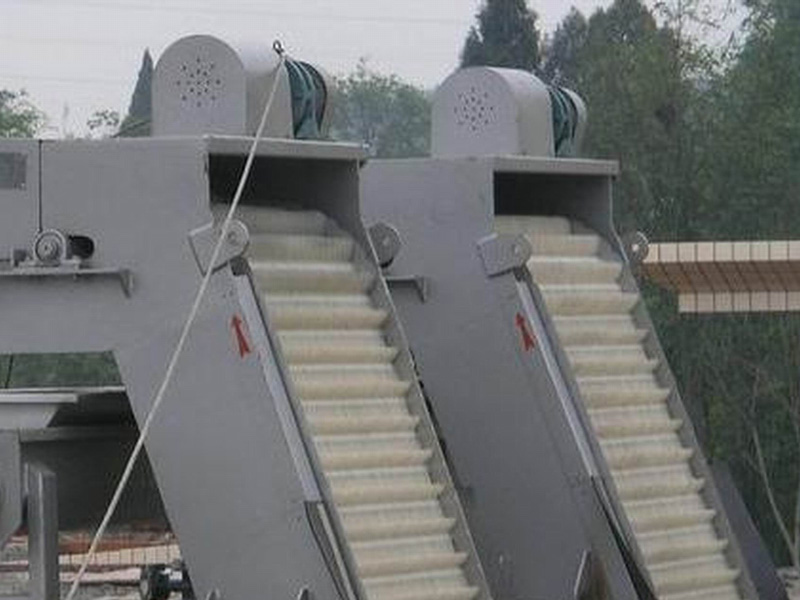

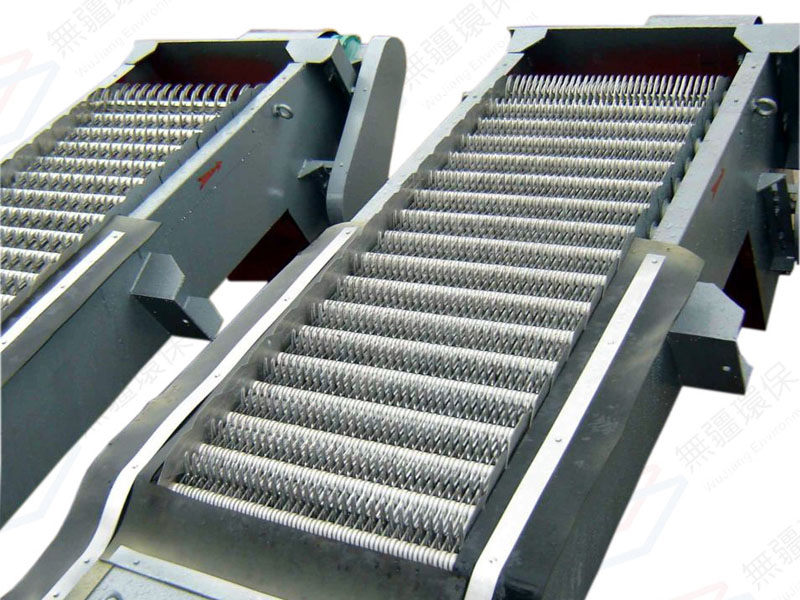

機械格柵
- 品牌：???希望環保
- 型號：???
該設備的最大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無人看管的情況下可保證連續穩定工作，設置了過載安全保護裝置，在設備發生故障時，會產生聲光報警并自動停機，可以避免設備超負荷工作。
本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。
由于該設備結構設計合理，在設備工作時， 自身具有很強的自凈能力，不會發生堵塞現象，所以日常維修工作量很少。
二、技術參數及選型：
1、設備和耙齒規格：
設備規格按機寬尺寸分HG300-3600型。機寬超過1800mm，則做成并聯機。柵隙分為2mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各種規格，由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇柵隙。可根據用戶需要選用材質為ABS工程塑料、尼龍、不銹鋼的耙齒制作；主體框架有不銹鋼材質和碳鋼防腐兩種。
2、設備長短規格：設備標準溝深為1500mm，可根據用戶需要及使用實際情況任意加寬、加長。
三、產品規格：
|
參數尺寸
|
HF-300
|
HF-500
|
HF-800
|
HF-1000
|
HF-1200
|
|
安裝角度
|
60°～75°
|
60°～75°
|
60°～75°
|
60°～75°
|
60°～75°
|
|
耙齒節距
|
100
|
100
|
100
|
100
|
100
|
|
電機功率
|
0.75
|
0.75
|
1.1
|
1.5
|
2.2
|
|
過水流量(T/h)
|
405
|
1125
|
3600
|
4500
|
6300
|
|
液體流量(m/s)
|
> 0.3
|
> 0.5
|
> 1
|
> 1
|
> 1
|
|
有效寬度k1(mm)
|
300
|
500
|
800
|
1000
|
12000
|
|
水槽寬度k3(mm)
|
550
|
750
|
1050
|
1250
|
1450
|
|
設備總寬k4(mm)
|
880
|
1080
|
1380
|
1580
|
1780
|
|
水槽深度H(mm)
|
1000～8000
|
1000～8000
|
1000～8000
|
1000～8000
|
1000～8000
|
四、訂貨須知：
訂貨需明確所需機械格柵的型號規格、機身長度、安裝角度、柵隙、機架材質、齒耙材質、溝槽深度、寬度等。
五、回轉式格柵除污機產品安裝調試說明
1.本機起吊安裝前應先檢查各預埋鋼板位置、尺寸設計要求，應保證：
A.格刪兩側面與井頂部平臺面垂直，其垂直允差不超過20mm。
B.格刪井兩側面應平等，其平行度不超過20mm。
C.帶錨腳的兩面三刀預埋鋼板應與格刪井頂部平臺平。
2.本機放入基礎就位后，其安裝角度應符合設計要求，保證本機的安裝水平度小于1/1000mm，然后再擰緊地腳螺母。
3.在通電運行之前，先用手搖把插入電機尾部方榫內（手搖把為選購件），按安全罩上箭頭所示方向用手搖動電機，應無其他影響運轉的因素存在。
4.卸去安全罩放松漲緊的鏈輪，卸下減速機端鏈條，通電試運轉，看減速機的轉向是與安全罩上所示方向一致，嚴禁反轉。
5.用漲緊鏈輪調節器整鏈條的松緊度，并用漲緊螺桿調整耙齒鏈的松緊度。
6.檢查減速機的潤滑油是否到油面線，不足時用N68號機械油加至油面線。
7.裝好安全罩，接通電源空載運轉，應無抖動、卡阻及異常噪聲，空載試運轉后，再投入負載運行。
六、常見故障及排除方法
1.在運轉中出現電機正常運轉而耙齒不運轉。
故障原因：設備過載而導致過載安全銷被切斷。
排除方法：⑴將安全罩卸去更換過載安全銷。
⑵查清設備過載原因，主要看是否有雜物卡主耙齒。
⑶如有雜物卡主耙齒鏈，清除雜物后方可開機。
注：更換過載安全銷時，可參照過載安全銷裝配示意圖。
2.耙齒斷裂、更換耙齒步驟
⑴用手搖把插入電機尾部方榫內，將斷裂耙齒所在的耙齒軸搖至檢修孔，或采用電控箱上的點動開關控制電機減速機，將斷裂耙齒所在的耙齒運轉至檢修孔。
⑵卸去檢修孔邊板手把（參見回轉式格刪除污機檢修圖示）。
⑶用鐵棒將耙齒鏈卡住。
⑷用卡簧鉗將斷裂耙齒所在的兩根耙齒軸兩端的卡簧卸去（卡簧部位見檢修圖示）。
⑸將兩根耙齒軸抽出，去除斷裂的耙齒，裝上新耙齒，再將耙齒軸插入，依次將卡簧裝上。
⑹裝好檢修孔邊板手把即可。
七、日常維護及保養
1.在運轉過程中，如有纖維雜物等纏繞阻塞耙齒鏈時，應及時清理，以免影響面器的正常運轉。
2.在機器正常運轉時，每隔二個月，須用黃油槍在各潤滑部位的油嘴中注一次鈣基潤滑油脂。
3.減速器中的潤滑油須定期更換，一般設備投入正常使用運轉半個月后須更換新油。以后每隔三個月?lián)Q一次油。平時應注意減速器油位。
八、回轉式格柵除污機部件表
|
序號
|
名稱
|
規格
|
材料
|
數量
|
|
1
|
主鏈輪
|
3/4×Z27
|
45鋼
|
1
|
|
2
|
安全過載銷
|
|
45鋼
|
2
|
|
3
|
漲緊鏈輪
|
3/4×Z12
|
45鋼
|
1
|
|
4
|
滾子鏈條
|
3/4
|
標準件
|
1
|
|
5
|
大鏈輪
|
3/4×Z45
|
45鋼
|
1
|
|
6
|
減速機
|
|
|
1
|
|
7
|
鏈 罩
|
|
|
1
|
|
8
|
止水橡膠板
|
|
δ3
|
1
|
|
9
|
支 腳
|
|
|
2
|
|
10
|
軸承座
|
|
外購
|
2
|
|
11
|
軸 承
|
|
外購
|
2
|
|
12
|
漲緊螺桿
|
M16
|
1Cr8Ni9Ti
|
2
|
|
13
|
耙 齒
|
δ1mm
|
1Cr8Ni9Ti
|
|
|
14
|
聯 板
|
δ1mm
|
1Cr8Ni9Ti
|
|
|
15
|
擋 圈
|
f18
|
1Cr8Ni9Ti
|
|
|
16
|
軸用擋圈
|
f18、f25
|
1Cr8Ni9Ti
|
|
|
17
|
耙鏈套軸
|
f25/
|
1Cr8Ni9Ti
|
|
|
18
|
耙齒軸
|
f20/
|
1Cr8Ni9Ti
|
|
|
19
|
聯板條
|
δ5mm
|
1Cr8Ni9Ti
|
|
|
20
|
聯板軸套
|
f25、f18
|
1Cr8Ni9Ti
|
|
|
21
|
尼龍軸承
|
f45/f35
|
尼龍1010
|
|
|
|
||||
